HT-10
Product Detail
1 概述

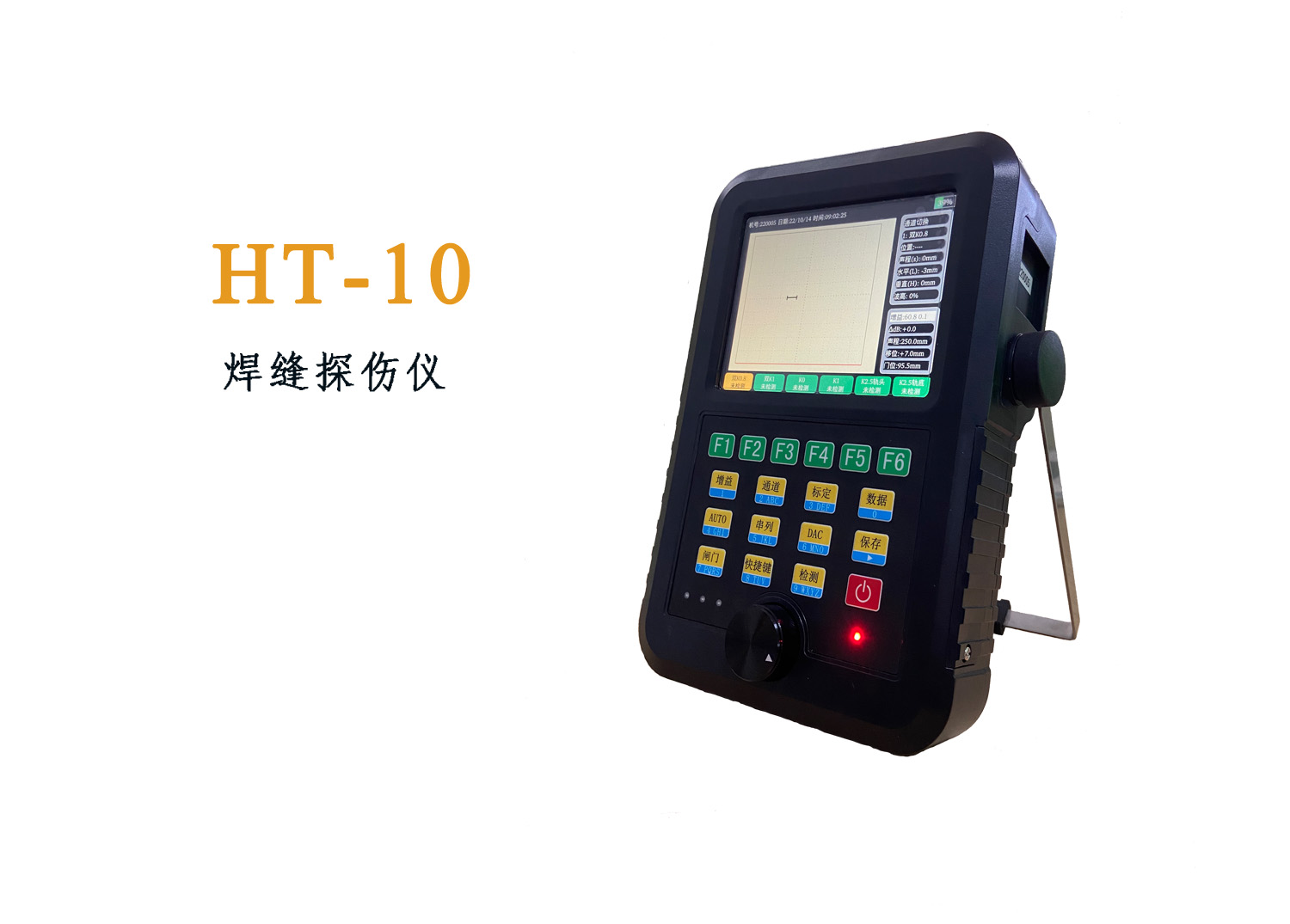

HT-10焊缝探伤仪是一款利用超声波对钢轨焊缝进行探伤的仪器，执行TB／T 2658[1].21-2007《钢轨焊缝作业标准》，适于探测43kg/m～75kg/m钢轨，仪器操作方便，性价比高。仪器含有6个独立专用通道，1个串列扫查架接口，1个矩阵扫查架接口。集成了多种探伤方法，能够快速对钢轨焊缝及热影响区进行全断面检测。串列模式和矩阵模式采用A型波形和B型图像同屏显示， A、B型图像互补，提高了缺陷检出率；可记录大量波形数据及B显数据；配套电脑回放软件，具有回放、分析和统计功能。
HT-10焊缝探伤仪的主要特点如下：
l 6个独立的专用检测通道，可设置单/双收发模式；
l 串列接口拥有4个独立发射单元，矩阵接口拥有6个独立发射单元；
l 集成串列式探头，采用4发12收高速交叉驱动方式，重复探测频率每秒180次，探头在轨面快速推行，实现了钢轨焊缝轨腰部位及其热影响区的垂直、倾斜、水平和平面状、体积状等缺陷的综合检测；
l 集成矩阵探头，采用6发6收K型扫查方式，对轨底焊道形成36个扫查区；
l 在串列和矩阵模式下，A显波形和B显图像同时同屏分区显示，A、B显图像互补， 提高缺陷检出率；
l 高亮度工业级彩色液晶显示屏，分辨率640*480，性能可靠，便于观察；
l 具有DAC曲线功能；
l 可记录大量波形数据及B显数据，配合SD卡可进一步提高存储容量；
l 采用人体工程学结构设计，具有360度提手调节，仪器便于携带；
l 配套有电脑回放软件，可对数据进行回放、分析和统计；
l 整机可在-25℃～45℃环境温度范围正常工作；
l 仪器在正常状态下可连续使用8小时左右。
2 主要指标
l 衰减总量：≥80dB，步进0.1dB；
l 衰减器衰减量误差：在工作频段内，每12 dB误差不超过±l dB ；
l 放大器带宽：不小于1MHz～8MHz；
l 探测灵敏度余量：≥55dB；
l 分辨力：≥26dB (2.5 MHz纵波)；
l 动态范围：≥26dB；
l 垂直线性度误差：≤4％；
l 水平线性误差：≤2％；
l 阻塞范围：≤10mm；
l 采样频率：≥100MHz；
l 电噪声电平：≤10%；
l 发射脉冲幅度：≥200VP-P；
l 发射脉冲重复频率：单通道模式：通常400 Hz（200Hz~1000Hz可调）；
l 探测范围：单通道模式：2.5~10000mm（钢纵波），
l 报警阈值：反射式报警阈值：回波高于垂直满幅度的50％报警；
l 工作电流：≤470mA；
l 电压适应性：工作电压范围8.4V～12.8V；
l 工作环境温度：－25℃～＋45℃。
